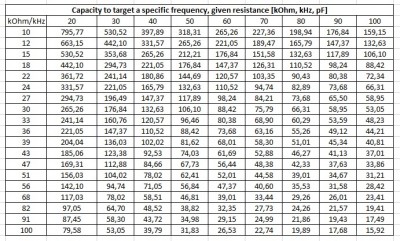

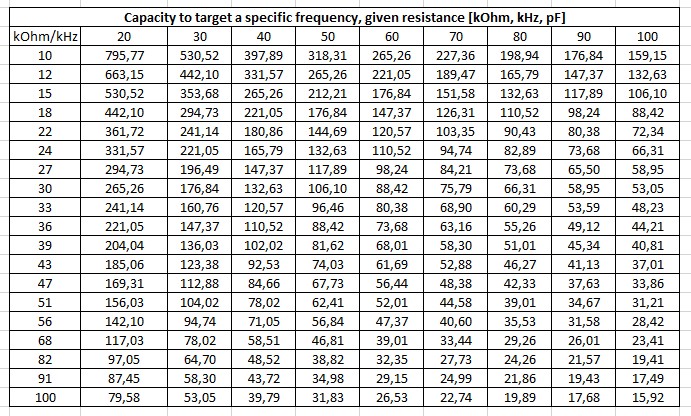

Tabellina RC: kOhm pF KHz

[robi]

Ciao, fatta al volo, nel caso serva a qualcuno:

[Dom]

...Scusa Robi, non è che potresti spiegare un pò meglio il tutto? Non riesco a comprenderla proprio appieno la tabella.

Grazie per la condivisione.

[robi]

Certo!

Tu vuoi che il RC abbia un taglio ad una determinata frequenza. Prendi la colonna della frequenza in kHz che hai scelto, e da lì hai due vie:
La prima é scegliere la riga corrispondente al resistore che hai scelto in kOhm e, incrociando riga e colonna, trovarti il valore del condensatore in pF nel corpo della tabella.

La seconda é scegliere la colonna della frequenza e lì cercare il valore del condensatore scelto, e guardare a sinistra che resistore corrisponde.

La terza (ma non avevo detto che erano due? ) é guardare resistore e condensatore utilizzato, e risalire alla frequenza di taglio.

[Kagliostro]

Comodo

Franco

[Kagliostro]

Roberto, scusa, sarà che è tardi

le colonne delle frequenze sono in ... KHz ?

Quindi non una tabella indicata per i filtri RC dell'alimentazione ?

Franco

[Dom]

Grazie, Robi.

kOhm in asse X e kHz in asse Y, giusto?

Almeno dai valori scritti mi sembra di capire che la colonna tutta a sx sia dedicata ai valori del resistore.

[Kagliostro]

Direi di sì

Franco

[robi]

Ciao,

scusate, sì è corretta l'interpretazione.
